Czym są precyzyjne uchwyty narzędziowe i dlaczego mają znaczenie w nowoczesnej produkcji?

W tym obszernym artykule omówiono świat precyzyjnych uchwytów narzędziowych — w tym ich definicję, kluczowe zalety, popularne typy, zastosowania, względy projektowe i przyszłe trendy. Znajdziesz tu również uporządkowane tabele, przejrzyste listy i obszerną sekcję FAQ, które pomogą Ci zrozumieć zarówno podstawowe koncepcje, jak i zasady zaawansowanych narzędzi.

Spis treści

1. Co to jest precyzyjny uchwyt narzędziowy?
2. Jak działają precyzyjne uchwyty narzędziowe?
3. Dlaczego precyzyjne uchwyty narzędziowe są ważne?
4. Jakie typy precyzyjnych uchwytów narzędziowych są powszechne?
5. Jak projektuje się precyzyjne uchwyty narzędziowe?
6. W jakich branżach stosowane są precyzyjne uchwyty narzędziowe?
7. Często zadawane pytania – Precyzyjne uchwyty narzędziowe

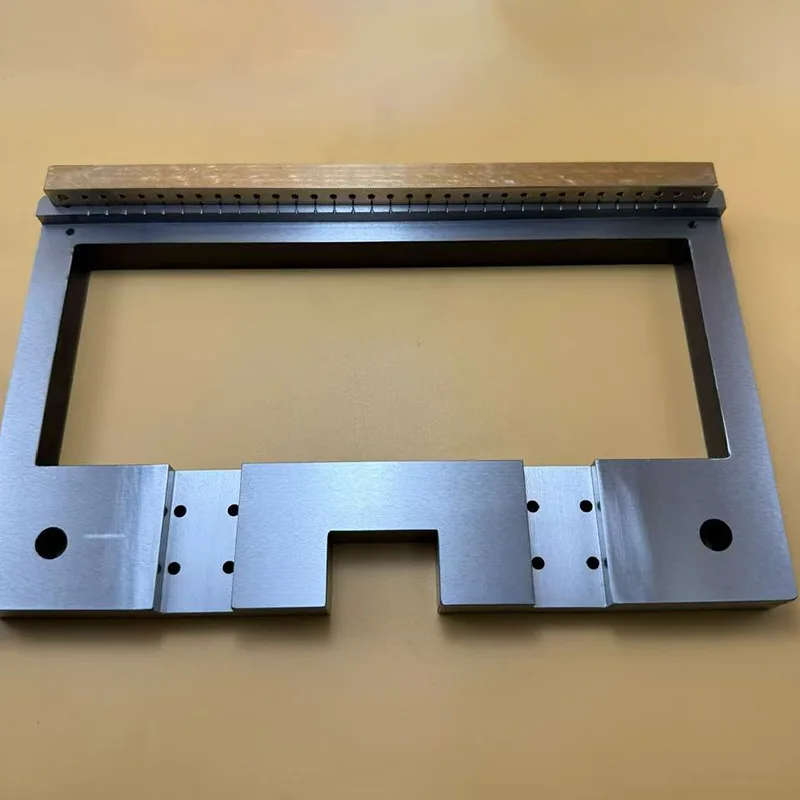

Co to jest precyzyjny uchwyt narzędziowy?

Precyzyjny uchwyt narzędziowy to zaprojektowane na zamówienie urządzenie mechaniczne stosowane w produkcji do bezpiecznego mocowania i pozycjonowania przedmiotu obrabianego podczas procesów takich jak frezowanie, wiercenie, toczenie, montaż i kontrola. W przeciwieństwie do uchwytów, które mogą prowadzić narzędzia, uchwyty przede wszystkim utrzymują część stabilnie, dzięki czemu narzędzia mogą działać spójnie i bez zmienności.

Kluczowe elementy uchwytu narzędziowego

• Płyta podstawowa:Zapewnia stabilną podstawę dla oprawy.
• Zaciski i imadła:Zabezpiecz obrabiany przedmiot na miejscu.
• Lokalizowanie pinów:Precyzyjnie umieść część względem oprzyrządowania.
• Podpory:Zapobiegaj ruchom i wibracjom podczas obróbki.

Jak działają precyzyjne uchwyty narzędziowe?

Precyzyjne uchwyty narzędziowe działają poprzez unieruchomienie przedmiotu obrabianego w precyzyjnie określonych punktach, dzięki czemu narzędzia obróbcze lub operacje montażowe mogą być wykonywane konsekwentnie i dokładnie. Gwarantuje to, że każda część spełnia tolerancje projektowe i standardy jakości w całym cyklu produkcyjnym.

Kroki w działaniu urządzenia

1. Umieść przedmiot obrabiany w elementach ustalających uchwytu.
2. Zabezpiecz część za pomocą zacisków lub elementów złącznych.
3. Wykonaj proces obróbki lub montażu.
4. Zwolnij gotową część i załaduj następną jednostkę.

Dlaczego precyzyjne uchwyty narzędziowe są ważne?

Precyzyjne uchwyty narzędziowe oferują znaczące korzyści zarówno w przypadku produkcji małoseryjnej, jak i wielkoseryjnej:

Jakie typy precyzyjnych uchwytów narzędziowych są powszechne?

W zależności od potrzeb produkcyjnych oprawy mogą być zaprojektowane jako:

• Urządzenia do frezowania– Trzymaj części do frezarek.
• Toczenie urządzeń– Wsparcie operacji obróbki rotacyjnej.
• Urządzenia wiertnicze– Prowadź i trzymaj elementy do wiercenia.
• Osprzęt montażowy– Wyrównaj części podczas procesów łączenia.
• Urządzenia inspekcyjne– Zabezpieczyć części podczas pomiarów i kontroli jakości.

Jak projektuje się precyzyjne uchwyty narzędziowe?

Projektowanie precyzyjnych uchwytów narzędziowych obejmuje zasady inżynieryjne uwzględniające geometrię części, siły obróbki, powtarzalność, dobór materiałów i łatwość załadunku/rozładunku. Projektanci korzystają z narzędzi CAD i symulacji obróbki, aby zweryfikować wydajność przed produkcją. Ważne kwestie projektowe obejmują:

• Dokładne punkty lokalizacyjne dopasowane do krytycznych cech części.
• Wystarczająca siła mocowania bez zniekształceń części.
• Dodatek na łatwą regulację i konserwację.

W jakich branżach stosowane są precyzyjne uchwyty narzędziowe?

Precyzyjne uchwyty narzędziowe są niezbędne w sektorach, w których liczy się dokładność i powtarzalność:

• Lotnictwo– Obróbka komponentów z wysoką tolerancją.
• Automobilowy– Części silnika, elementy nadwozia i zespoły.
• Urządzenia medyczne– Urządzenia wymagające precyzji na poziomie mikronów.
• Elektronika– Produkcja płytek PCB i mikroelementów.
• Produkcja ogólna– Zadania produkcyjne i kontrolne wymagające konsekwencji.

Często zadawane pytania – Precyzyjne uchwyty narzędziowe

Jaki jest główny cel precyzyjnych uchwytów narzędziowych?

Głównym celem precyzyjnych uchwytów narzędziowych jest bezpieczne trzymanie i pozycjonowanie przedmiotów obrabianych podczas obróbki lub montażu, zapewniając dokładność wymiarową i powtarzalność w całej serii produkcyjnej.

W jaki sposób precyzyjne uchwyty narzędziowe poprawiają jakość produktu?

Eliminując ruch i wibracje podczas obróbki, mocowania pomagają zredukować błędy i zapewniają, że każda wyprodukowana część jest zgodna ze ścisłymi tolerancjami i specyfikacjami projektowymi.

Czy precyzyjne uchwyty narzędziowe mogą być stosowane w systemach zautomatyzowanych?

Tak, osprzęt jest często integrowany z maszynami CNC i systemami zrobotyzowanymi, aby usprawnić zautomatyzowaną produkcję przy zachowaniu wysokiej spójności i czasu sprawności.

Czym oprawy różnią się od przyrządów?

Uchwyty utrzymują przedmiot obrabiany na miejscu bez prowadzenia samego narzędzia, podczas gdy przyrządy mogą również prowadzić ścieżkę narzędzia do lokalizacji; oba zwiększają produktywność, ale pełnią różne role.

Dlaczego konstrukcja osprzętu jest ważna w przypadku długich serii produkcyjnych?

Dobra konstrukcja mocowania zapewnia powtarzalność, skraca czas konfiguracji, minimalizuje zużycie narzędzi i zapewnia stałą jakość tysięcy części – a wszystko to jest niezbędne do wydajnej produkcji na dużą skalę.
