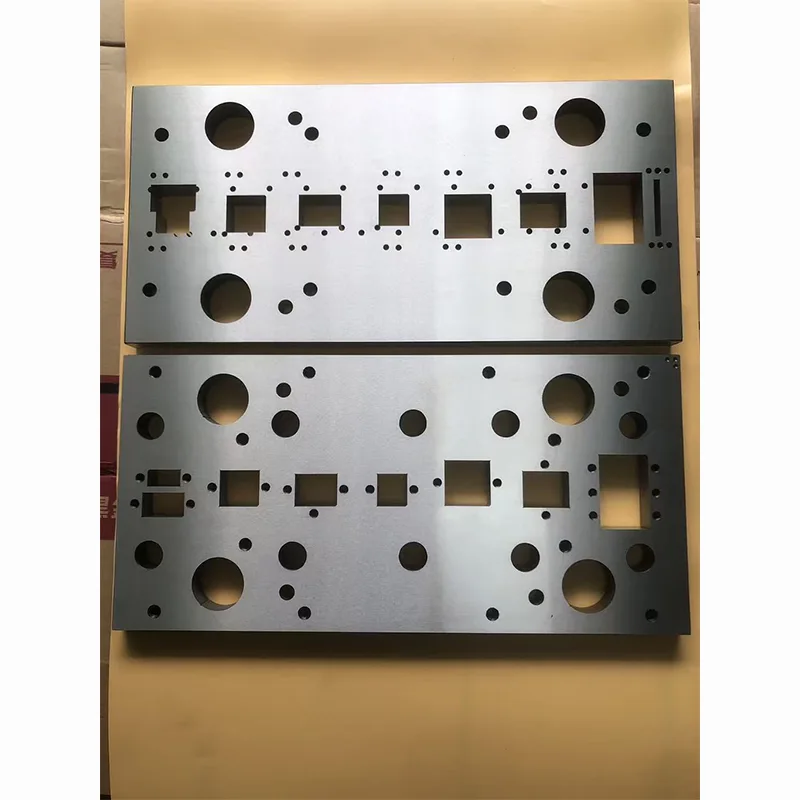

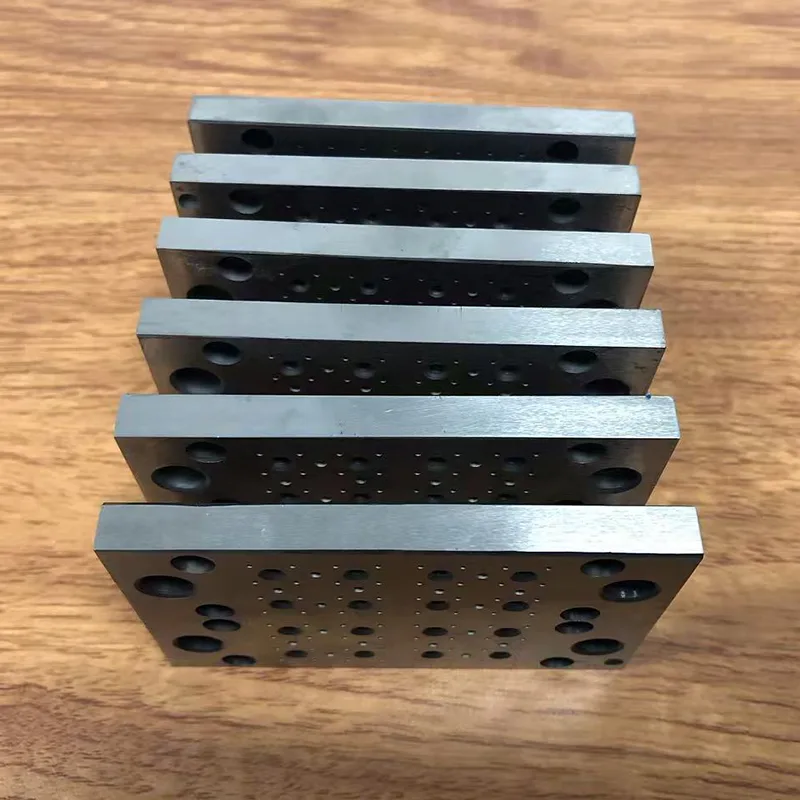

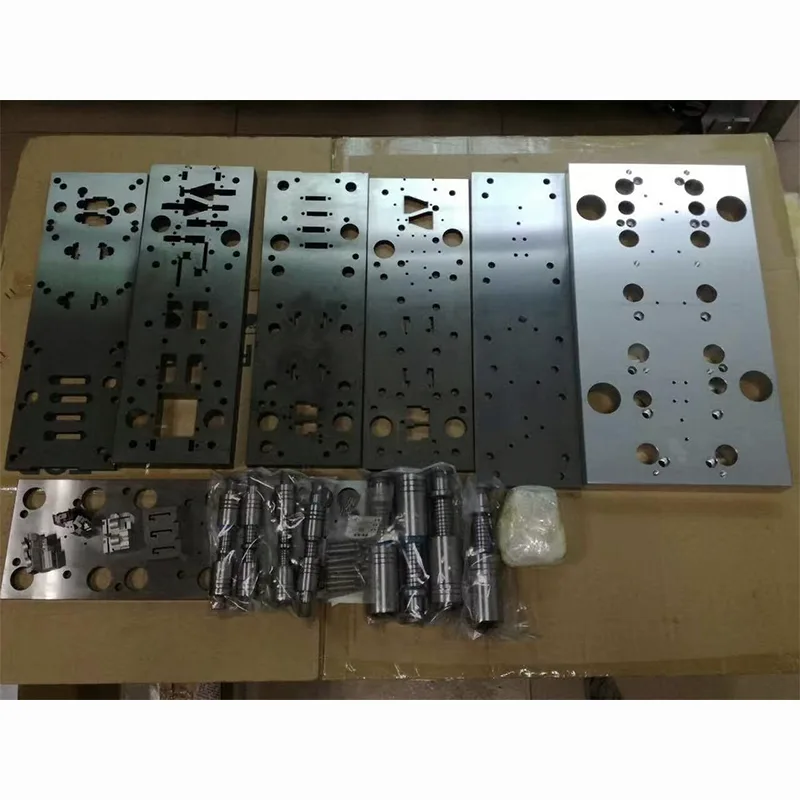

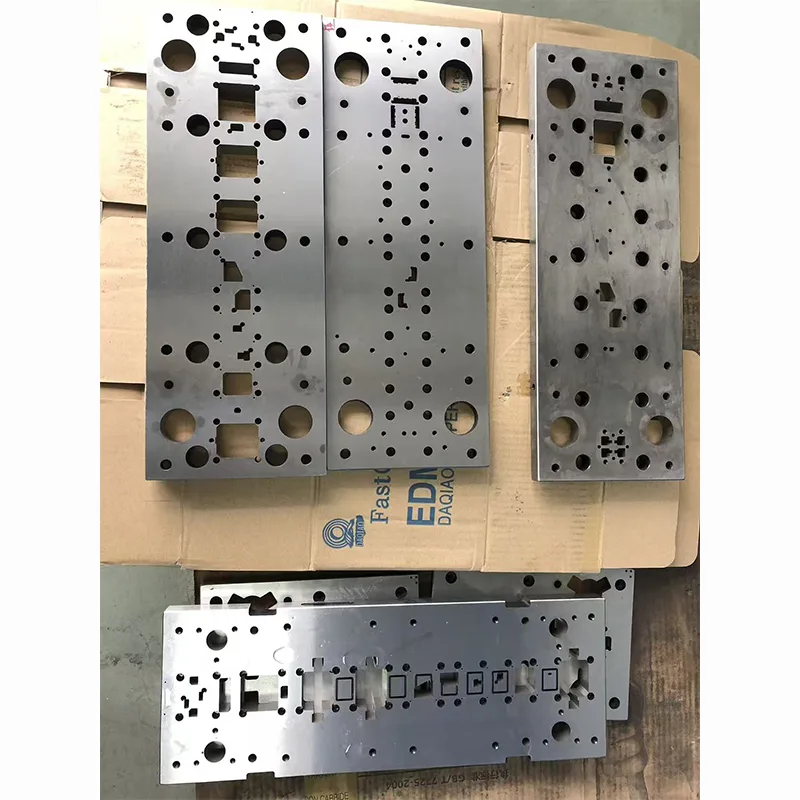

Szablon matrycy do tłoczenia metalu

Szablon wykrojnika do metalu to specjalistyczny sprzęt do tłoczenia części z blachy, stosowany przede wszystkim w masowej produkcji skomplikowanych części w przemyśle motoryzacyjnym, elektronicznym i AGD. Podstawowe procesy obejmują wykrawanie, gięcie i formowanie. Można go podzielić według procesu na cztery typy: wykrojniki, matryce do gięcia, matryce do ciągnienia i matryce do formowania; oraz stopień połączenia procesów w matryce pojedynczej operacji, matryce złożone i matryce progresywne.

Standardy inspekcji

Standardy kontroli szablonu matrycy do tłoczenia metalu można głównie podzielić na następujące aspekty:

1. Rysunki części/Instrukcje kontroli: Niektóre proste części tłoczone z metalu można sprawdzić, porównując je z wymiarami zaznaczonymi na rysunkach. Po drugie, istotne jest stosowanie różnorodnych przyrządów pomiarowych, m.in. podstawowych taśm mierniczych, suwmiarki, mikrometrów, czujników zegarowych, czujników go/no go itp. Należy także zwrócić uwagę na ważne tolerancje zaznaczone na rysunkach, dbając o to, aby zakres tolerancji był zgodny z rysunkami. W przypadku produktów o wysokiej precyzji niezbędne są rygorystyczne wymagania dotyczące tolerancji.

2. Specjalistyczne urządzenia kontrolne: są one ustalane na podstawie rzeczywistego stanu części i wymagają biegłości w ich użyciu.

3. Przykładowe części: W przypadku niektórych części bez osprzętu kontrolnego, ale o skomplikowanych kształtach, których nie można przedstawić na rysunkach dwuwymiarowych. Można zastosować kontrolę podwójnego okręgu. Płytka do tłoczenia jest najbardziej bezpośrednim punktem odniesienia, pokazującym, czy struktura jest w porządku, obróbka powierzchni i ewentualne zadziory.

4. Wady materiałowe.

Powyżej znajdują się standardy kontroli szablonów matryc do tłoczenia metali. Dla początkującego te aspekty są wystarczające, ale co ważniejsze potrzebna jest znajomość procesu tłoczenia i doświadczenie. Na przykład podczas kontroli wyglądu zadziory na powierzchni produktu są absolutnie niedopuszczalne. Zadziory nie tylko wpływają na wygląd, ale stanowią także zagrożenie dla bezpieczeństwa ludzi, wymagające dużego doświadczenia.

Wybierz nas

Xincheng wspiera dostosowywanie, akceptuje próbki projektów i dostosowuje produkty na podstawie dostarczonych rysunków. Jesteśmy w stanie dostosować produkty do specyficznych potrzeb poszczególnych klientów. Jednocześnie oferujemy estetyczne procesy produkcyjne, posiadamy wieloletnie doświadczenie w produkcji fabrycznej i zapewniamy terminowość dostaw.

Zapewnij stabilną jakość produktu, odporność na korozję i zużycie oraz łatwą konserwację.

Oferujemy troskliwą obsługę posprzedażną. Proszę mieć pewność, że wybierzesz nas.
